三小时一张图：云端多人协同，重新定义P&ID设计效率

做过工程设计的人都熟悉这样的场景：工艺、自控、电气分散在不同城市、不同专业组，图纸以文件形式传来传去；某位工程师本地改了一版管线，另一位还在旧图上标注仪表；项目临到出图，谁也说不清当前版本与上一版的差异，设备台账、仪表清单还要再对照图纸人工整理一遍。

P&ID设计的耗时，相当一部分并不花在“画”上，而是花在等待、合并、核对与回溯上。T-P&ID想解决的，正是这部分隐性成本。

T-P&ID是一款以Web端方式运行的云端协同智能P&ID设计软件，由图为技术自主研发，基于自研的T-2D二维引擎与T-Foundation工程数据中心构建。

对设计人员而言，最直接的变化是使用方式：打开浏览器、登录项目即可开始绘图，无须在每台电脑上安装、升级客户端，也不存在版本不一致、插件冲突这类琐碎问题。新加入项目的工程师，开通账号后即可进入同一套工作环境；项目数据在云端实时存储，不必再依赖个人电脑上的本地文件。

界面层面，T-P&ID采用极简UI设计，绘图操作贴合工程师既有习惯，位号与注释添加、批量选择、批量替换、批量同步、管线流向编辑、页间连接符关系建立等常用功能均可直接完成，零门槛上手。工具不再是需要专门适应的对象，注意力可以回到设计本身。

传统模式下，多专业协作多为“串行”：工艺出图后转交自控，自控标注后再转给其他专业，中间靠文件流转，沟通成本高、等待时间长。

在T-P&ID中，同一项目支持多人实时在线、多专业异地协同绘图。具备绘图锁定及占用机制，保证多人在线绘图有序不混乱。各专业在同一平台、同一套工程数据上并行工作，彼此的修改实时可见，省去了文件反复传送与手工合并的环节。设计经理也可以在过程中随时查看图纸进展，而不必等到正式出图节点。

协同的底气来自底层的数据架构。T-P&ID以数据驱动绘图：图纸上的设备、仪表、管线都是结构化数据对象，而非单纯的几何图形。绘图过程中，设备台账、仪表清单、材料表随之自动生成，图纸与数据同源。这意味着多专业协作不再是“各画各的图、再对一遍表”，而是围绕同一份工程数据共同工作，从机制上减少了图纸与清单不一致的可能。

流程工业项目中，P&ID、BFD、PFD、电气图往往分属不同软件，工具多、授权分散，数据彼此不通，工程师不得不在多套软件之间反复切换。

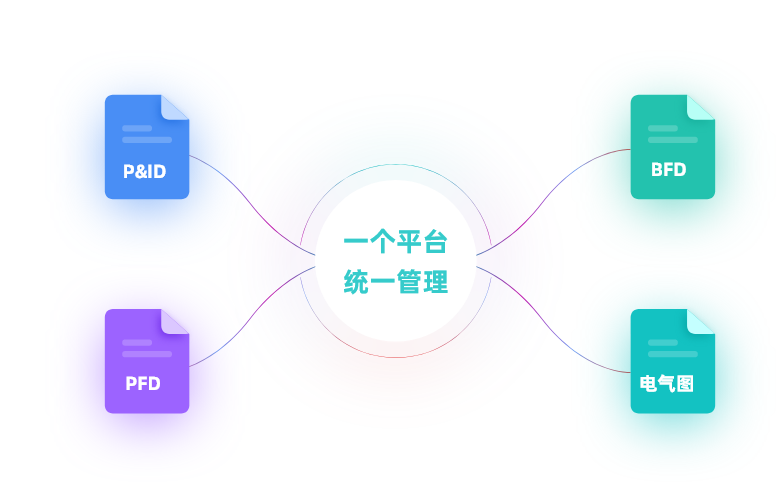

T-P&ID支持在同一平台上绘制与管理BFD、PFD、P&ID及电气图。多类型图纸共享同一套工程数据库与符号、位号体系，工具统一、数据互通，既减少了软件维护成本，也让不同阶段、不同专业的图纸保持一致的工程语言。

对于图纸量大、专业接口多的甲级设计院和EPC工程公司，这种统一性的价值尤为直接：新员工不必逐套学习工具，跨专业引用不必反复转换格式，项目的图纸资产沉淀在同一个平台之上。

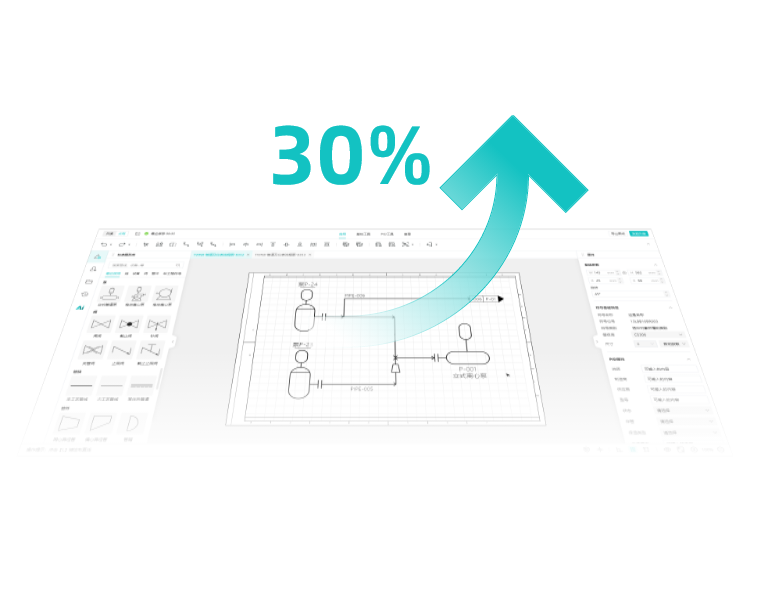

根据官方口径，基于内部及现场测试，T-P&ID可使绘图效率提升约30%；一般中等难度的图纸，3~4小时即可完成绘制。

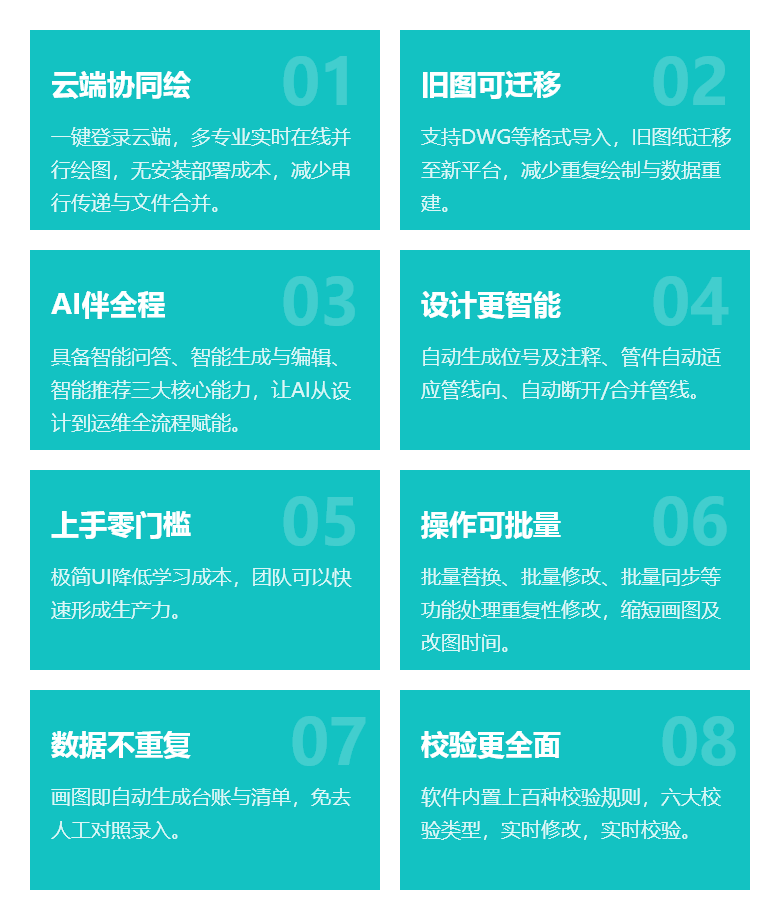

这个数字并非来自单一功能的“单点加速”，而是八类节省叠加的结果：

对设计组织而言，效率提升的意义不只是“画得快”，更是把工程师从低价值的整理、核对工作中释放出来，投入到方案本身。

图纸校审是质量的最后关口，也是最依赖人工经验、最容易留下疏漏的环节。位号是否重复、连接关系是否完整、前后图纸是否一致——大量问题若拖到出图后甚至交付后才发现，返工代价成倍增加。

T-P&ID内置上百种校验规则，可对项目内所有图纸和卷册进行校验，从完整性、统一性、准确性三个维度保障图纸质量。校验不通过的问题在画布中以错误高亮呈现，鼠标悬停即可查看错误详情，修改后可重新校验，形成“绘制—校验—修正”的闭环。

把规则沉淀进软件、把校审前置到设计过程之中，年轻工程师多了一道可靠的“安全网”，资深校审人员也能从机械性核对中抽身，专注于真正需要经验判断的问题。

版本混乱是协同设计的另一个顽疾。文件式管理下，“最终版”“最终版2”“出图版”并存，交付时难以确认哪一份才是有效版本，事后追溯某次修改的内容与时间更是困难。

T-P&ID提供完整的图纸版本管理：自动保存绘图历史版本，支持正式升版管理，项目数据全量储存。历史版本与发布版本独立管理，设计过程中的迭代留痕与正式交付的版本界限清晰。哪一版用于投标、哪一版用于施工、哪一版最终交付，均清楚可查，交付版本清晰有序。

配合云端实时存储与项目级数据备份、恢复能力，项目成果不再依附于某一台电脑、某一个人的本地文件，组织的图纸资产真正可管、可溯、可复用。

场景一：新建项目，多专业协同设计。 新建项目图纸数量多、专业接口复杂，传统方式下多张图纸协同绘制容易版本混乱，设备清单与台账依赖人工整理。在T-P&ID中，多专业在线协同绘图，配合版本变更管理与统一的数据库标准，图纸与清单同源生成，版本全程可控，项目从一开始就运行在规范的数据底座之上。

场景二：多类型图纸统一绘制与管理。 当 P&ID、PFD、BFD、电气图分散在不同软件中，工具繁多、数据不通是普遍痛点。T-P&ID将四类图纸的绘制与管理收敛到同一平台，团队不必在多套软件间切换，跨图纸的数据引用与一致性也有了结构性保障。

工程设计软件的进步，往往不体现为某一个惊艳的功能，而体现为协作方式的整体理顺：人不必等文件，表不必对着图重做，错不必留到交付后发现，版本不必靠文件名辨认。

T-P&ID 以 Web 端在线协同切入，把绘图、校验与版本管理放在同一份工程数据之上——让一张中等难度的 P&ID 在 3-4 小时内完成，让约 30% 的效率提升落到日常工作流里，也让“协同”两个字从流程要求变成工具自带的能力。
