一块屏、一张图、一个决策中心——从一座火电厂看智能驾驶舱如何让数据替人做判断

凌晨两点，某百万千瓦级电厂值长坐在集控室里，面前是十几块DCS屏幕。他刚切到第N个画面——这个班次他已经记不清切了多少次。屏幕上密密麻麻的数字在跳动，但他真正想知道的事情，没有一个屏幕能直接告诉他：四台机组整体健康吗？今天的安全风险集中在哪里？供电煤耗有没有偏离目标？环保排放还有多少余量？

这不是一个人的烦恼。这是整个火电行业正在面对的结构性困境。

过去十几年，火电行业经历了一轮密集的机组升级。百万千瓦超超临界机组成为新建主力，单机容量上去了，效率上去了，但有一个副作用很少有人专门讨论——数据量爆炸。

一座典型的百万千瓦级电厂，四台机组叠加起来的DCS测点数量极其庞大。再加上SIS系统、视频安防、门禁、消防、环保CEMS等各自独立的子系统，数据从四面八方涌来，但最终汇聚到值长面前时，依然是十几块屏幕、几十个窗口、来回切换。

行业调研中反复出现三个结构性矛盾：

说白了，数据像一座未被开采的矿山——储量丰富，但缺冶炼工具。

近年来，行业内开始涌现一种新的尝试——智能驾驶舱，也有电厂叫“智慧大屏”“数字驾驶舱”。核心理念很朴素：不是取代DCS的实时监控，也不是替代SIS的历史分析，而是在它们之上搭一个“一屏观全厂”——把分散在十几个系统中的核心数据抽出来、聚起来、在一个三维空间里实现"一屏观全厂"。

打个比方：DCS是方向盘和油门，SIS是仪表盘和行车电脑，驾驶舱是导航地图+全景影像。三者是“操控层—分析层—决策层”的递进关系。

这个方向之所以近两年加速落地，有一个重要的技术推手：BIM数字底座+三维可视化引擎。

过去做电厂可视化，大多是“外观盒子模型”——从外面看看建筑轮廓，进去什么都没有。而新一代三维引擎基于BIM模型，能做到从输煤栈桥、锅炉本体、汽轮机房到冷却塔、升压站，全部建构筑物高精度还原。管道走向、阀门位置、电缆桥架——这些过去只存在于图纸上的细节，在三维场景中清晰可辨。

更重要的是，BIM模型自带“工程语义”——每根管道输送什么介质、每个阀门控制哪个回路，这些信息天然就在模型里。当实时数据与三维空间绑定，驾驶舱就不再是“好看的模型+贴上去的数字”，而是真正具备空间分析能力的决策工具。

目前，已有多座大型火电厂在初步使用这一模式，虽然成熟度参差不齐，但方向已经明确。

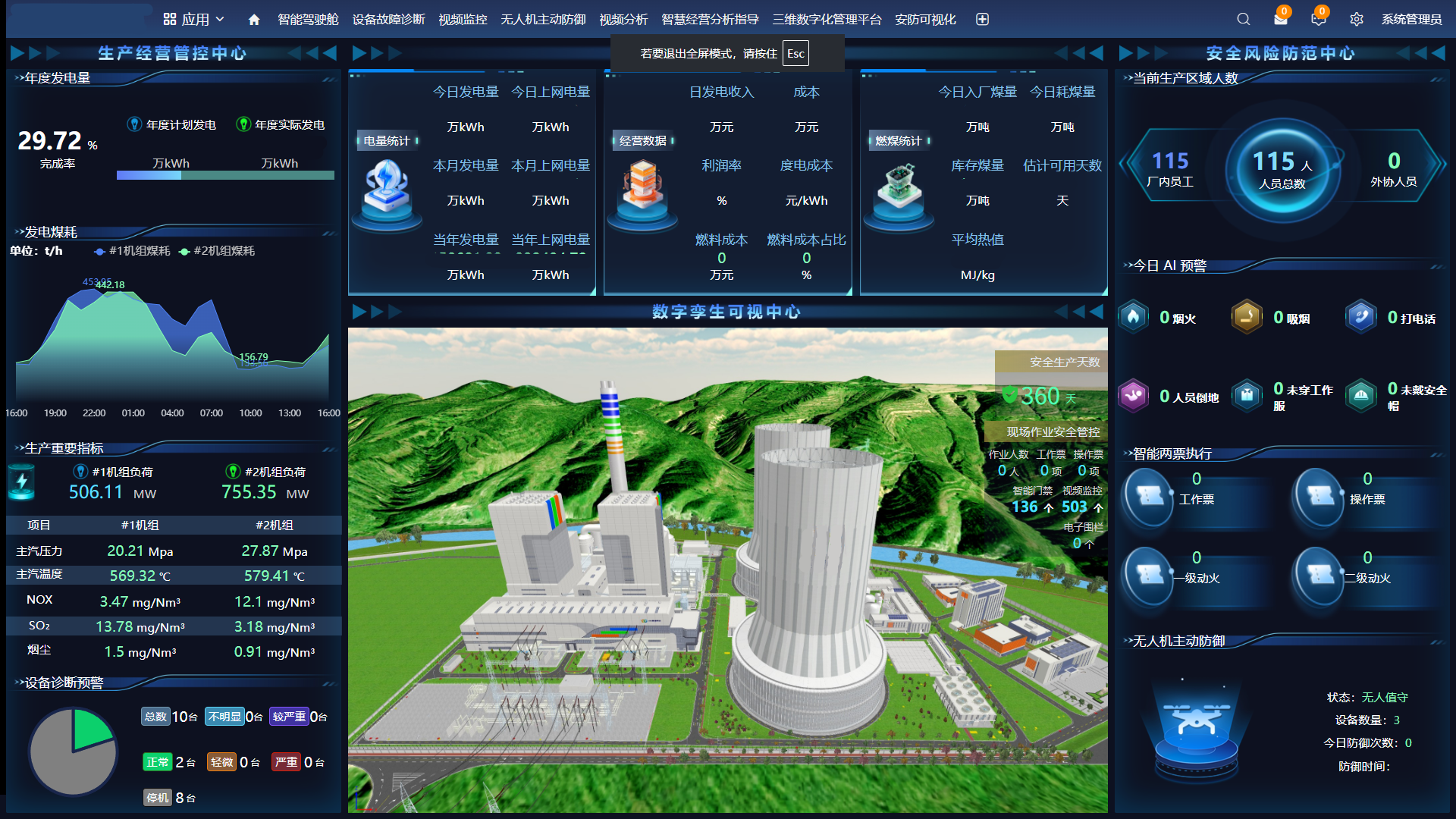

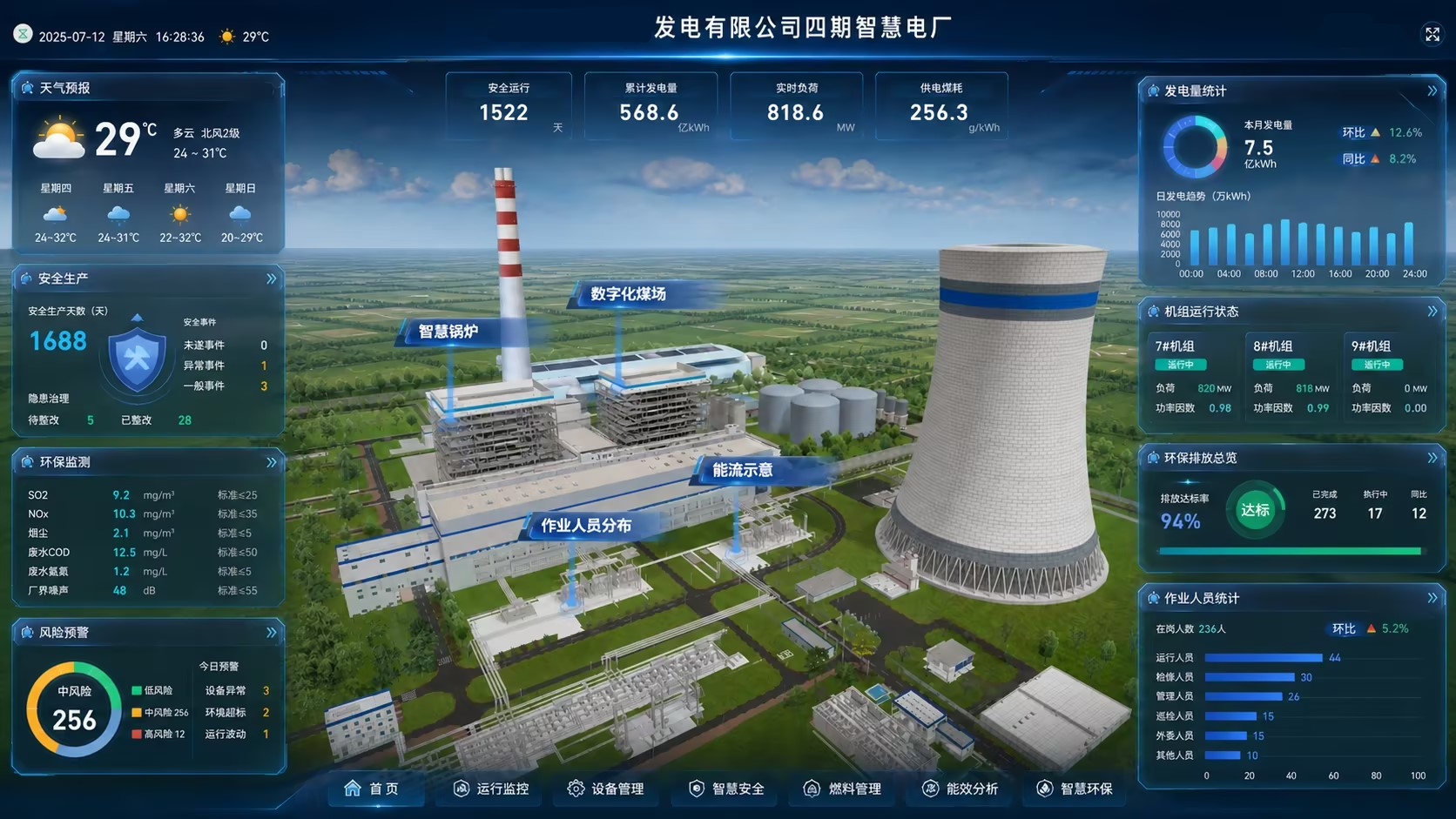

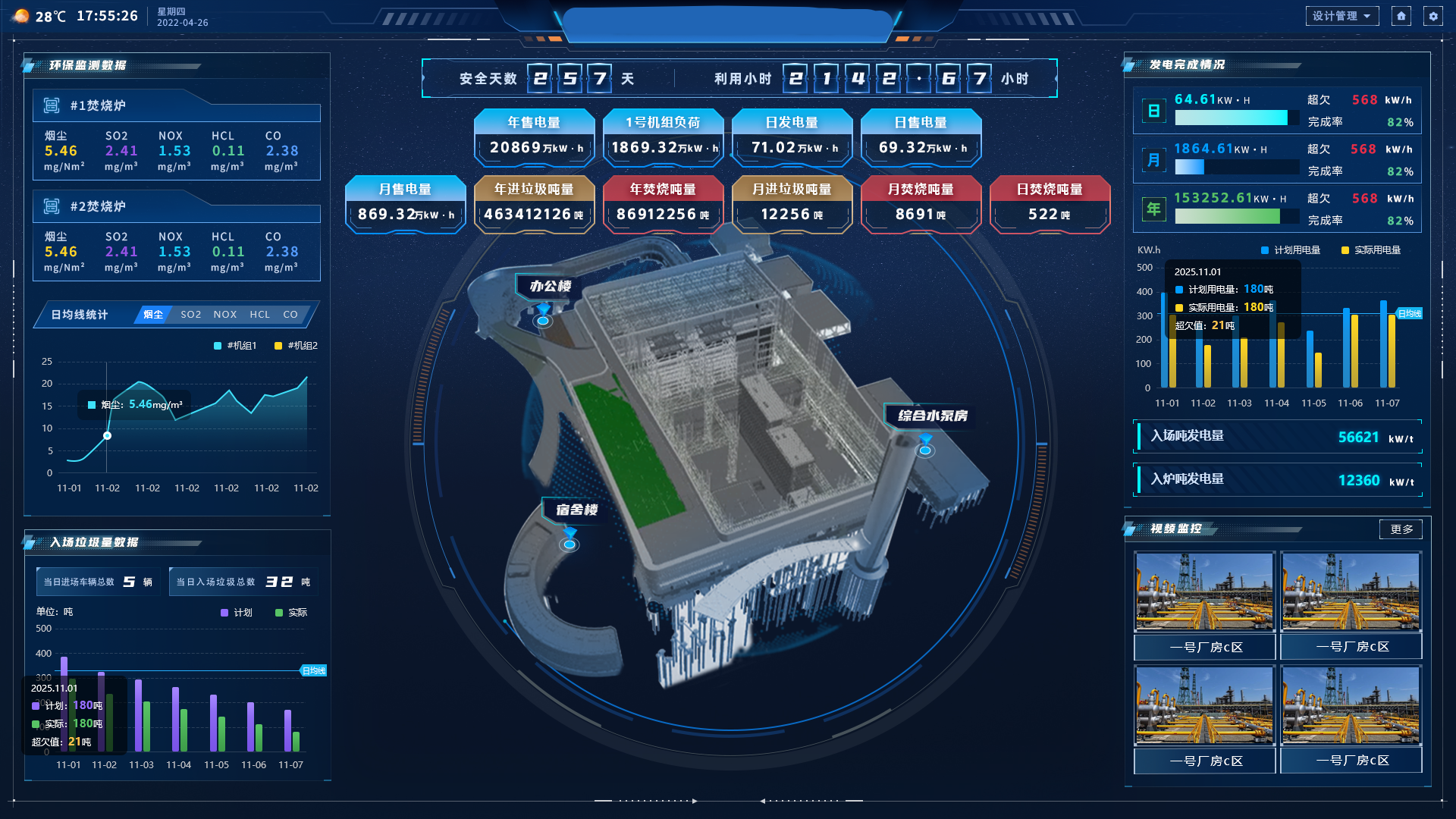

从已落地的项目来看，驾驶舱的界面架构逐渐形成了比较成熟的范式：中间是全厂高精度三维数字孪生场景，两侧是生产、安全、消防、环保等模块的实时数据面板。

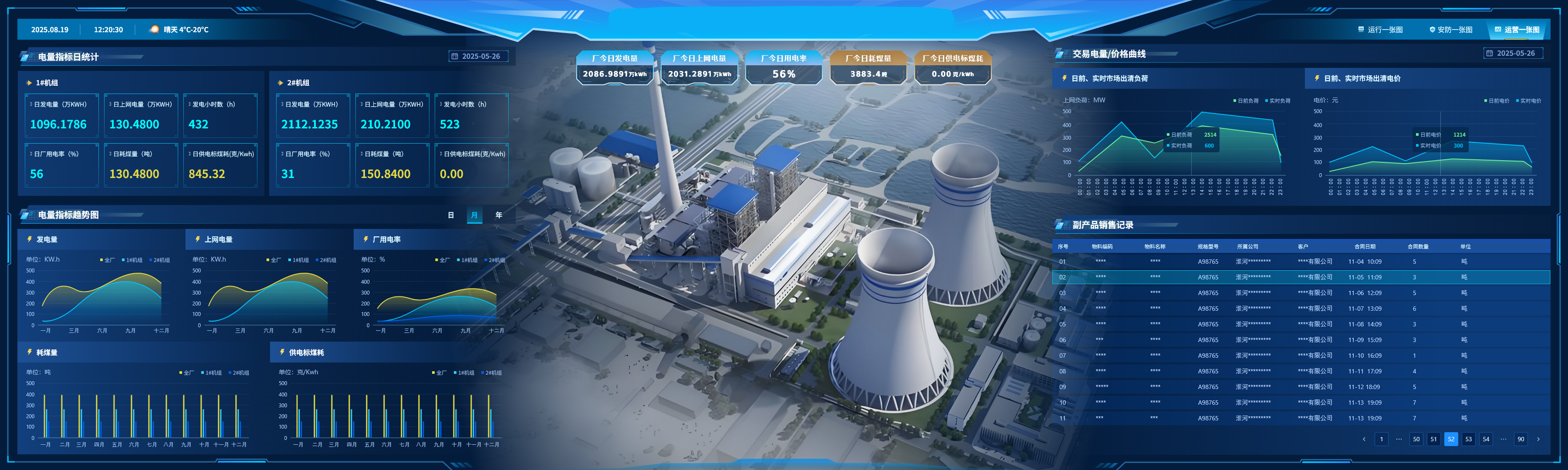

中间的三维场景是核心价值所在。以图为在某电厂实践为例，该项目基于BIM模型构建了全厂高精度三维场景，从输煤栈桥到锅炉本体，从汽轮机房到冷却塔，建构筑物均做了精细还原——管道法兰、阀门手轮、电缆桥架等细节均可辨识。这已经不是传统的“外观盒子”，而是真正能支撑空间分析的数字底座。

两侧面板的设计也有讲究。 屏幕面积有限，要展示的模块太多怎么办？一些项目采用了翻转式滚动设计——每个面板模块由前后两个数据面组成，定时翻转交替显示。同一块屏幕的信息承载量成倍扩展，而且不用增加物理屏幕。翻转周期经过精心设计，够你看清数据，又不会因为切换太快眼花。

面板底色通常采用深蓝色系，配合高亮数据色彩，确保在控制室3—5米的观看距离上依然清晰可读——这是驾驶舱，不是办公桌，观看距离是核心设计参数。





从已落地的项目来看，驾驶舱的功能模块大致可以归纳为七个方向。不是每个项目都做到了同等深度，但整体框架已经比较清晰。





左侧面板顶部通常是发电量统计：日发电量、月累计、年累计，每个数字旁边嵌着同比环比的趋势曲线。管理者一眼就能判断发电进度是超前还是滞后。

各机组的运行状态用KPI卡片呈现，每台机组包含实时负荷、负荷率、主蒸汽参数、真空度、可用率等。关键设计在于状态着色：参数偏离正常但未报警，卡片边框变黄；进入危险区间，变红。扫一眼大屏，哪些机组需要关注，瞬间就能识别。

供电煤耗追踪是生产模块的重头戏。驾驶舱通常做三件事：

其智能控制系统（ICS）通过智能燃烧优化算法，实现机组综合煤耗的持续降低。系统投用后机组综合煤耗可显著降低，效果直接体现在运行成本上。

传统安全管理最大的痛点是什么？风险是抽象的。驾驶舱把抽象的“安全风险”变成了具象的空间可视化。

四色风险矩阵： 红、橙、黄、蓝四级，对全厂各区域标注风险等级。评级依据设备危险性、作业频次、历史事故率、人员密度等多个维度。在三维场景中，风险等级直接用颜色映射到对应区域，一眼就能看出哪里需要重点关注。





隐患热力图： 告别纸质台账和“3号机组B磨煤机附近”这种模糊描述。每个历史隐患点与三维模型关联，以热力图展示空间分布密度。输煤区域隐患密度最高（粉尘+皮带跑偏），汽机房集中在油系统（漏油风险），电气区域以电缆接头过热为主——一眼看清，重点治理。

作业票与三维联动是最具实战价值的功能之一。特级动火作业票审批通过后，三维场景自动标注作业点位置，弹出关联信息：作业内容、作业单位、监护人、安全措施落实情况、有效期。更关键的是“三维漫游风险识别”——高危作业前，安全管理人员在三维场景中漫游到作业点，系统自动识别周边风险源：上方有没有高压电缆？下方有没有油管道？周边有没有易燃易爆物？作业前安全交底的质量直接提升一个量级。

火电厂消防和一般建筑不同，火灾风险高度集中在三个区域：电缆密集区、油系统区、煤粉制备区。

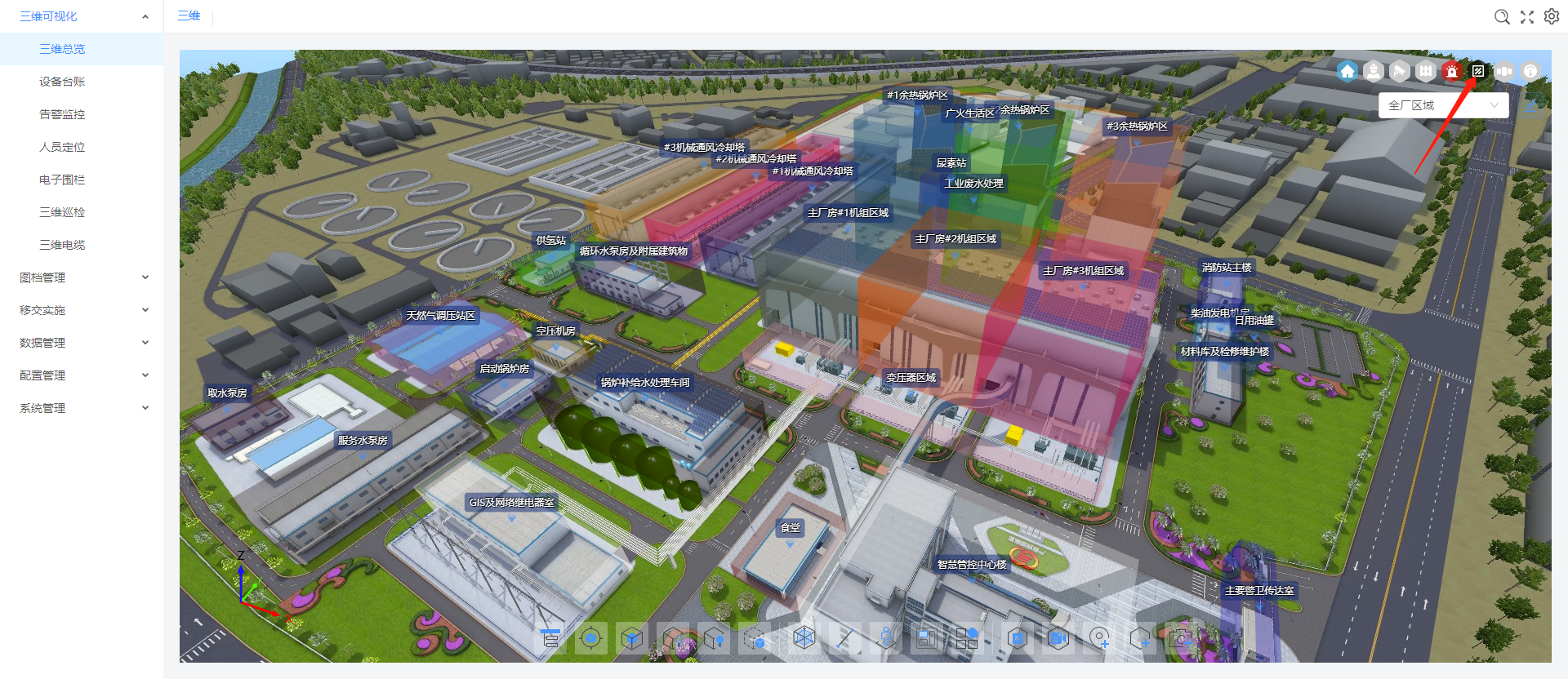

驾驶舱将全厂划分为若干消防分区，在三维场景中以半透明着色覆盖，颜色深浅代表风险等级。

技术亮点是电缆火灾荷载密度计算。 传统做法靠经验估算，而驾驶舱直接复用BIM模型中的电缆敷设数据——每根电缆的型号、长度、走向都有精确记录。系统自动计算每个电缆通道的火灾荷载密度。高风险区在三维场景中红色高亮，管理者一目了然。

全厂喷淋、烟感/温感、灭火器等消防设施在三维模型中逐一落位。探测器报警时，自动高亮位置，弹出消防配置清单、最近的消防水接口、疏散通道。火灾荷载密集区与消防设施覆盖密度的叠加分析，能自动识别“高风险低防护”盲区——传统二维图纸很难做到这种空间分析。

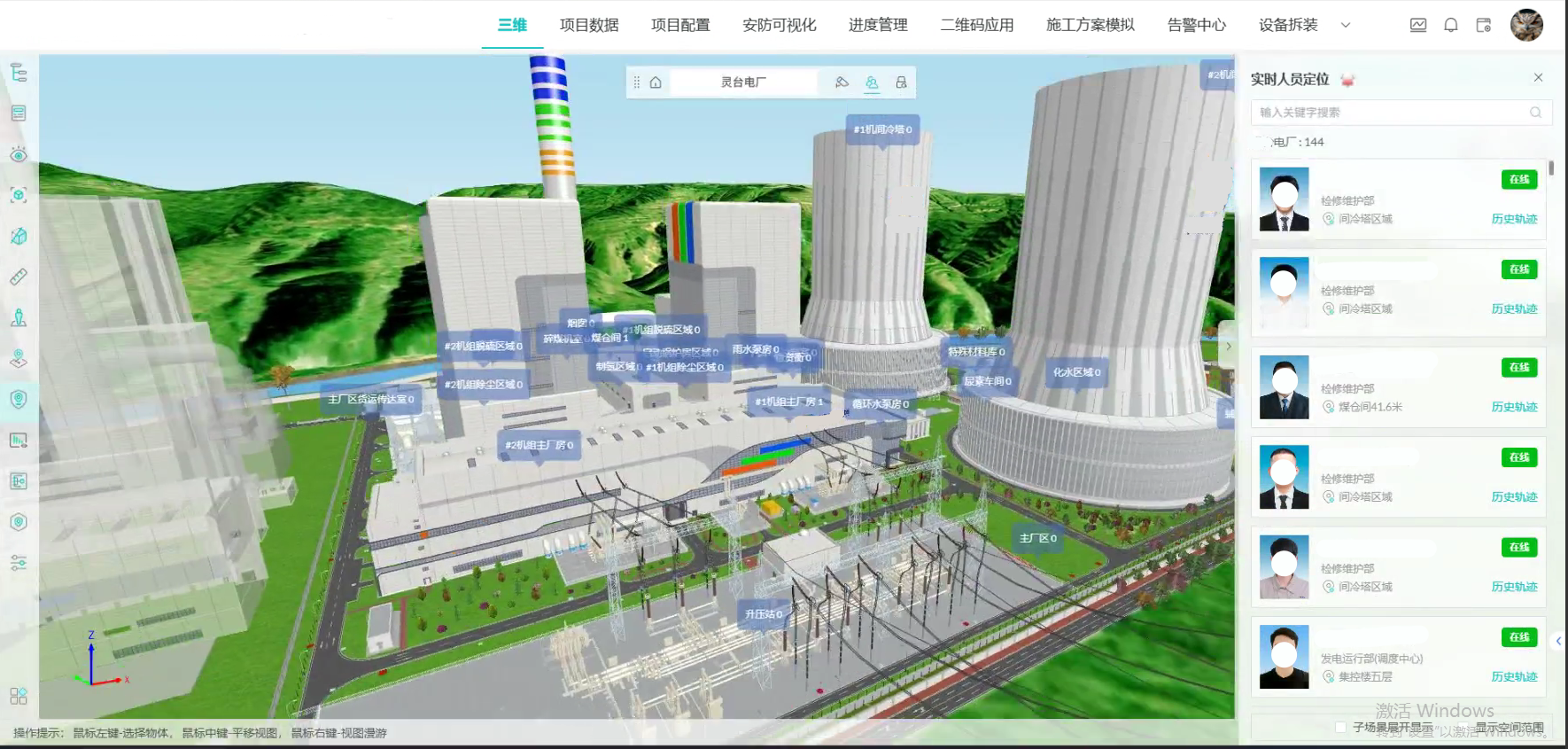

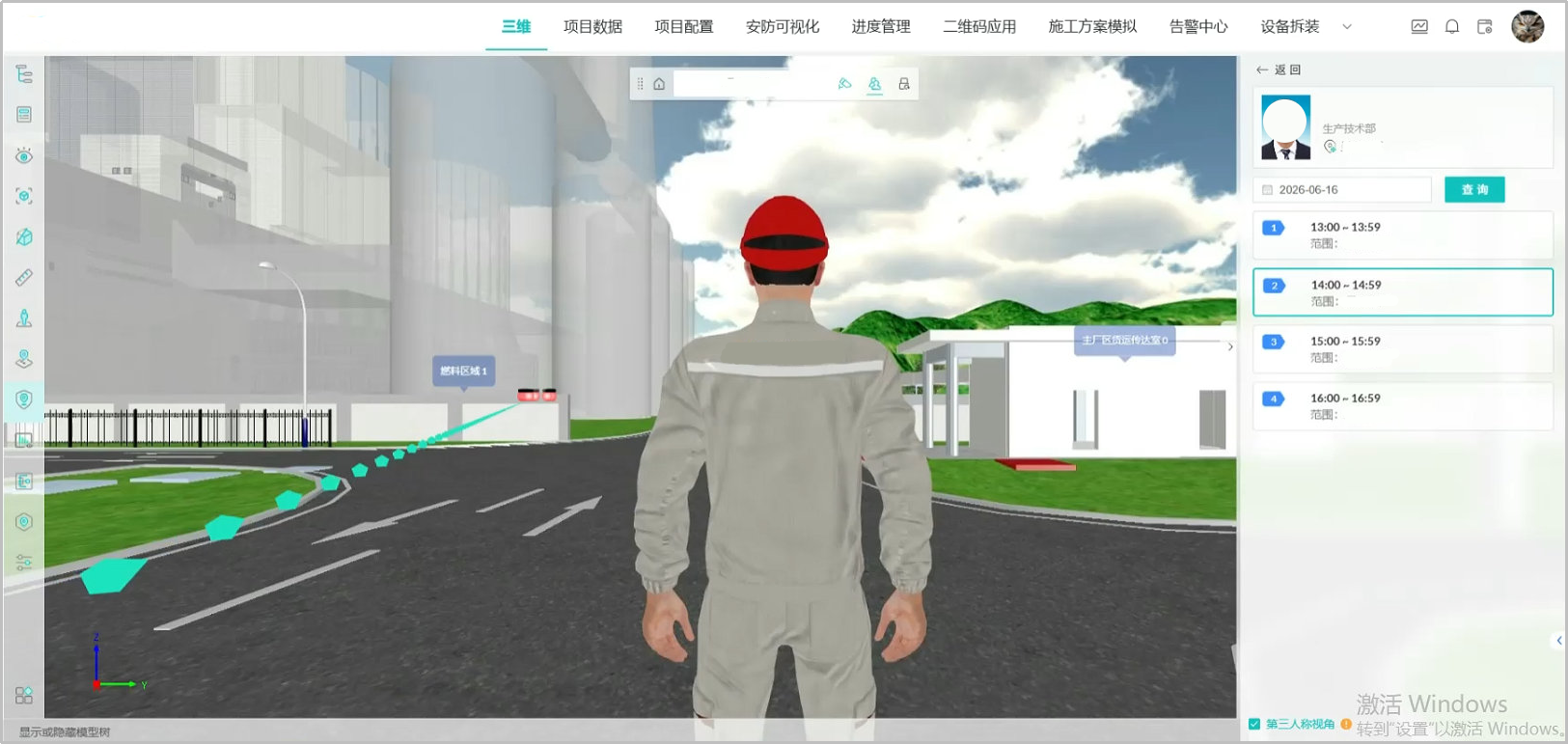

人员定位是驾驶舱中与三维场景结合最紧密的模块之一。已落地项目通常采用融合定位方案：室外开阔区域用蓝牙定位，室内关键区域（汽机房、锅炉本体、电缆夹层）用UWB基站，实现分级精度覆盖。

当全厂作业人员均在岗时，三维场景中定位光点密度相当可观。系统设计了分级显示：默认看人员密度热力图，点击区域下钻到个体定位点，再看详细信息（姓名、单位、工种、资质有效期）。





遇到应急事件，驾驶舱自动切换应急模式：根据事件位置规划疏散路径，动态箭头标注在三维地面上，同时统计各安全集合点人员到达情况。

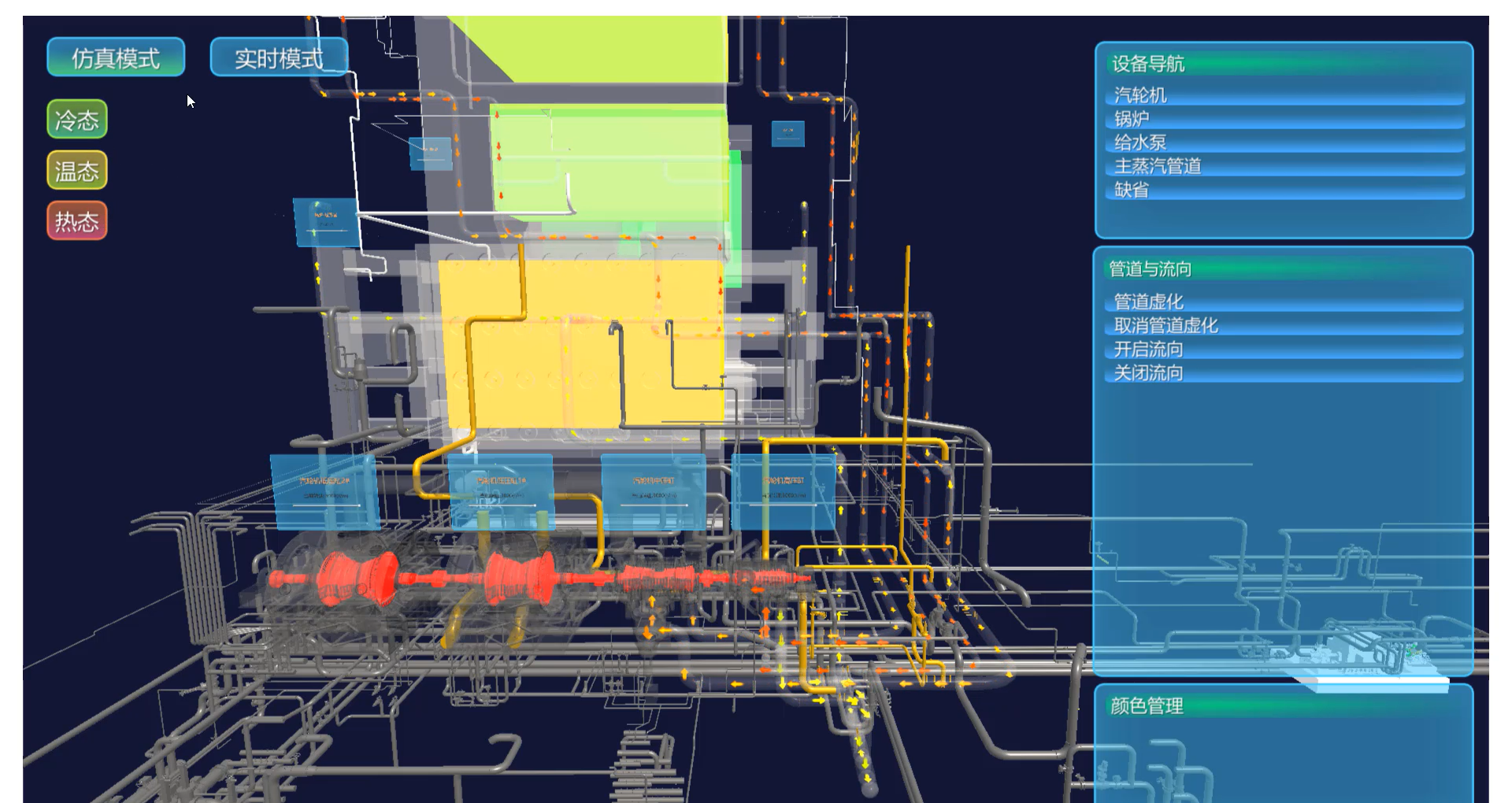

三维场景中以锅炉－汽轮机－发电机组为主线，粒子流动画展示能量从化学能（煤）→热能（蒸汽）→机械能（转子旋转）→电能（发电机输出）的完整转换过程。每个环节标注关键参数。粒子流动的密度和颜色随效率变化——高效段密集明亮，损耗大的段稀疏暗淡，形成直观的效率“瓶颈”可视化。

煤仓可以做剖面显示，实时标注料位高度和估算储量，低于警戒线自动预警并关联上煤系统状态。





三维场景地面层叠加全厂综合能耗热力图，各区域热耗、电耗、气耗按空间位置插值计算。哪些区域能耗密度异常偏高，一眼识别，为节能改造精准定位。

面板展示SO₂、NOx、烟尘三项核心排放指标的实时数据，与超低排放标准限值对比。每个指标用双色柱状图呈现：下段实际排放浓度，上段限值余量。实际值接近限值时变色预警——这种“剩余空间”可视化比传统的数值对比直观得多。





趋势曲线提供多个时间尺度，叠加许可限值水平线。排放数据异常波动时，系统自动关联设备追溯原因。NOx浓度突然上升？系统自动检查SCR喷氨阀门开度、催化剂层温度、烟气流量——是设备故障还是工况变化，快速判断。环保管理从“被动应对”转向“主动预防”。

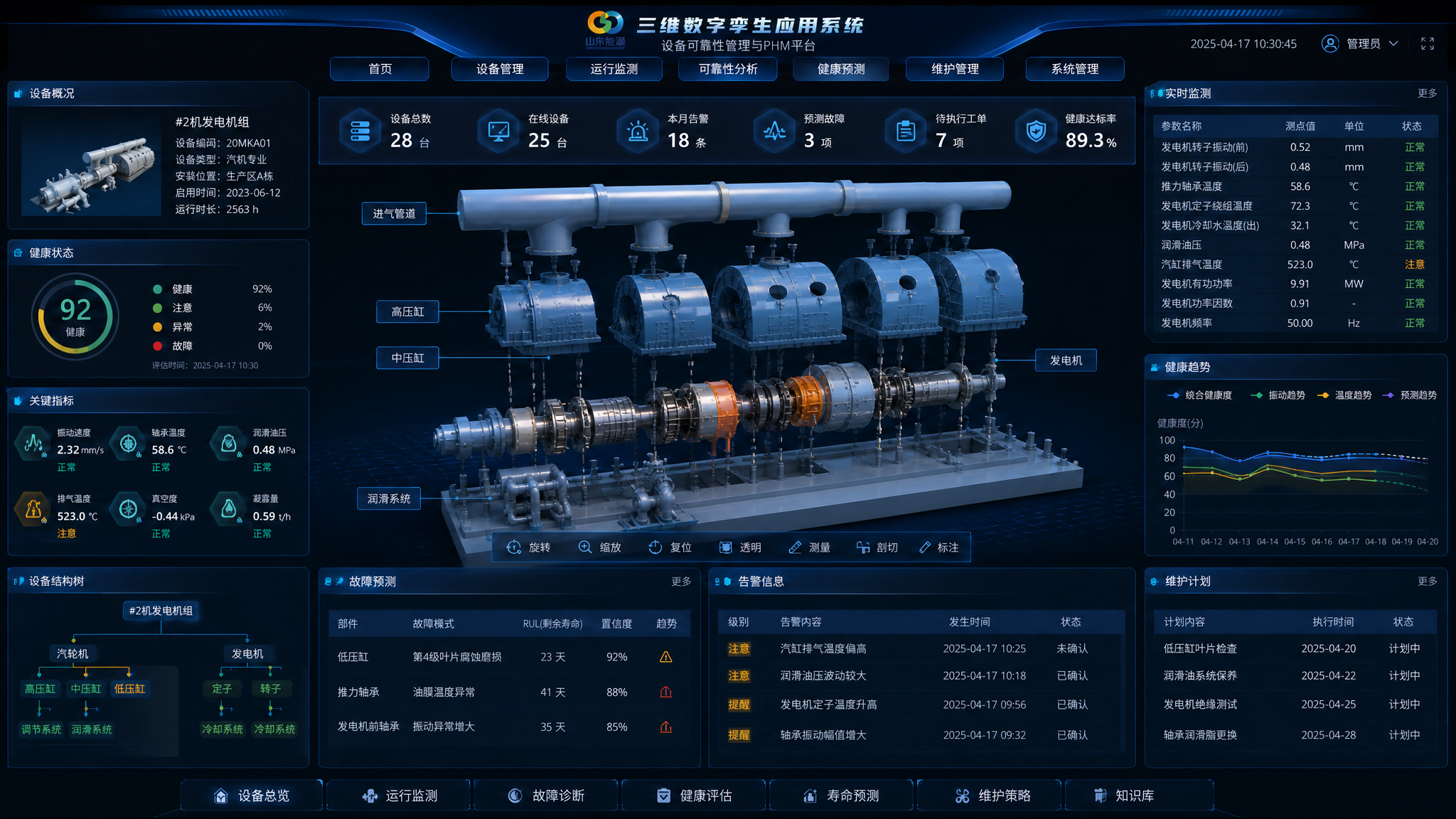

对全厂关键旋转设备（磨煤机、给水泵、引风机、送风机等）做健康度量化评分，综合振动值、温度趋势、电流波动、运行时长、历史故障记录等多个维度，以百分制呈现。

评分遵循“短板原则”：任一项低于阈值即拉低整体分。比如一台给水泵振动值在允许范围内，但趋势持续上升，振动维度就会降分。

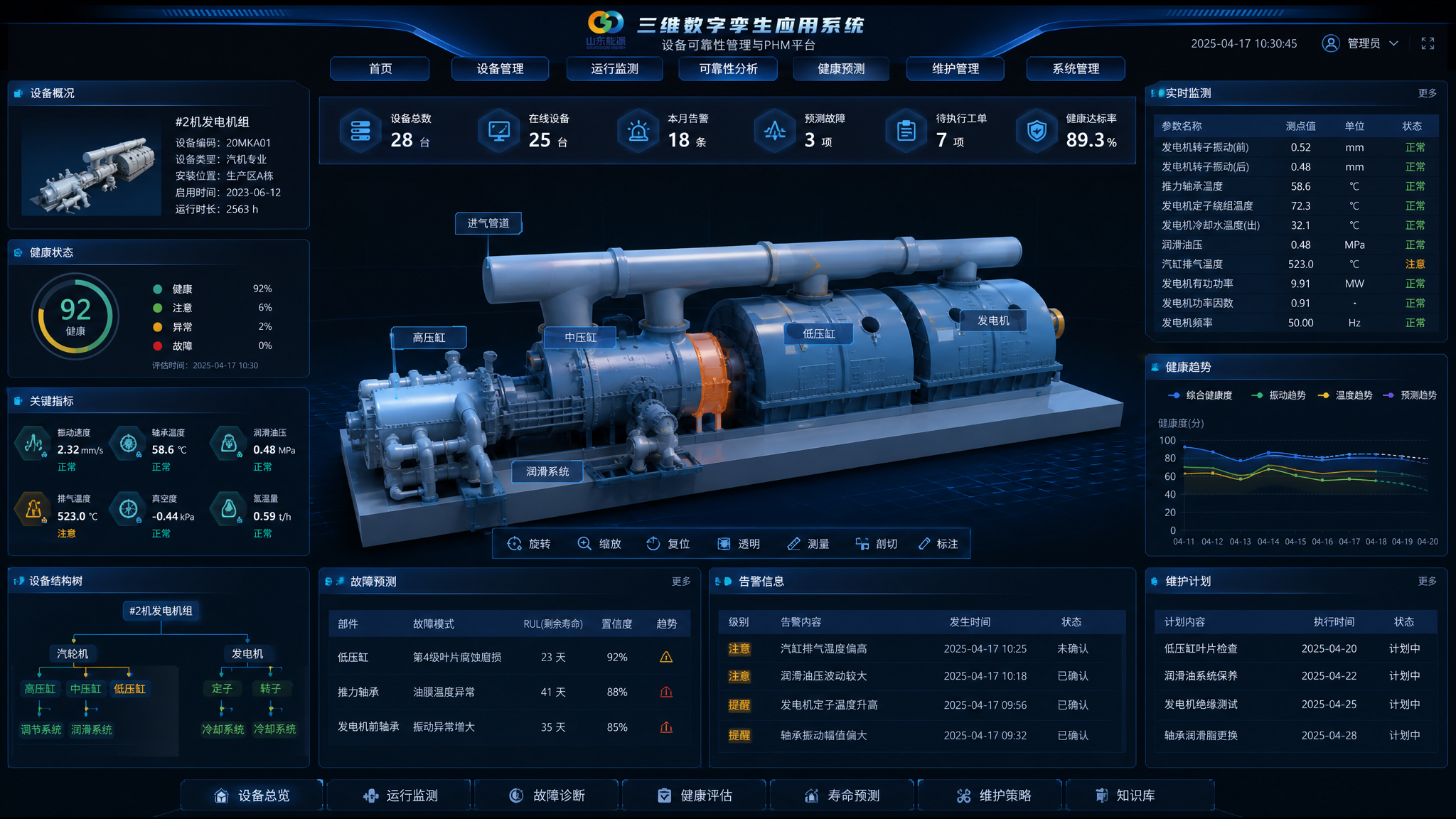

设备状态与三维模型实时联动： 高分绿色，中等黄色预警，低分红色。鼠标悬停预警设备，弹出多维度雷达图、趋势曲线、最近检修记录、备件库存状态等信息——这些信息过去要分别登录多个系统才能凑齐，现在一屏聚合。

闭环在于：健康度降至预警区间，系统自动生成检修建议工单，包含建议检修内容、所需备件清单、预计停机时间、历史同类故障维修方案参考。对于大型机组而言，这种闭环联动的价值非常直接。

回顾七大模块，驾驶舱的价值其实是三个递进层次：

看得见——信息聚合。 十几个系统的核心数据聚到一个三维空间。值长不再需要在十几块屏幕间来回切换，信息获取效率显著提升。

看得清——数据洞察。 不只是搬运数据，而是通过趋势分析、对标比较、偏差预警，帮管理者从海量数据中识别“需要关注的异常”和“值得优化的空间”。灵台电厂的实践表明，智能控制系统与数字化管理的协同，能够直接转化为煤耗降低等可量化的运行效益。

管得住——闭环管控。 从风险识别到作业票联动，从设备预警到检修工单生成，从排放异常到设备关联追溯——打通“感知－分析－决策－执行”全链路。

当前行业大多数驾驶舱还停留在“展示型”阶段，信息聚合做得不错，决策支撑能力有限。未来的演进方向很清晰：

火电厂智能驾驶舱的本质，是在“操控层”和“管理决策层”之间架一座信息桥梁。它不替代DCS的精确控制，不替代SIS的深度分析，但它让决策者站得更高、看得更远、反应更快。

在“双碳”目标持续深化、电力市场化改革加速的大背景下，火电厂的运营效率和精细化管理水平直接决定企业的生存空间。智能驾驶舱不是锦上添花的展示工程，而是数字化转型中正在被逐步验证的基础设施。

当前，越来越多的大型火电项目开始将三维可视化与数字孪生纳入核心运营系统。这条路径的可行性，已经有了初步的实践支撑。下一阶段的关键，是让驾驶舱从“人看屏幕”进化到“系统辅助决策”，真正实现数据驱动的智能化运营。
