画图即建库：一张P&ID，如何终结“图数两张皮”

2026-09-30

摘要：在流程工业设计交付中，图纸与数据长期“两张皮”：图改了，台账没改；台账错了，下游照单施工。T-P&ID以结构化工程数据库为底座，画图即建库，图纸、设备表、仪表清单、管线表来自同一份数据，从工具层面根治图数分离。

图纸改了，台账什么时候改？

对于工艺工程师来说，下面的场景并不陌生。

一张P&ID经过评审，泵的位号调整了，出口管线上的阀门换了规格，管线上增加了一组仪表。图纸改完、会签通过、版本归档，流程看起来很完整。但与此同时，设备台账还挂着旧位号，仪表清单里没有新增的那块表，材料表中的阀门数量对不上图。

于是交付前总要留出一段时间做“专项核对”：工艺、自控、采购各自抱着图纸数设备、抄位号、核规格。改一次图，就重新数一遍。图纸升版三次，清单重做三次。即便如此，漏项、错号、图文不一致仍然是交付评审中最常出现的问题。

这不是某一个项目管理上的疏忽，而是传统CAD工具的工作方式决定的——画图归画图，数据归数据。

“图数两张皮”，根子在工具的数据结构

传统CAD的核心是几何：画出来的是线条、圆弧和文字。图面上的设备看起来是一台泵，但在软件看来，它只是一组图形的组合，并不“知道”自己是一台泵，也不知道自己的位号、介质、设计参数。

工程数据存在另外的地方：设备台账在表格里，仪表清单在另一套系统里，材料统计靠人工按图清点。图纸和数据从诞生起就是两份东西，中间靠人来同步。

只要同步靠人，错误就是时间问题。设计阶段图纸频繁修改，任何一处改动都需要人工反映到各张清单上；到了EPC交付环节，设计数据要重新整理一遍才能形成数字化交付成果；进入运维期，业主拿到的图纸与台账仍可能互相对不上。

“图数两张皮”不是态度问题，而是数据结构问题。 只要图纸本身不承载结构化数据，再多的核对流程都只能事后补救。

先有数据库，再谈画图

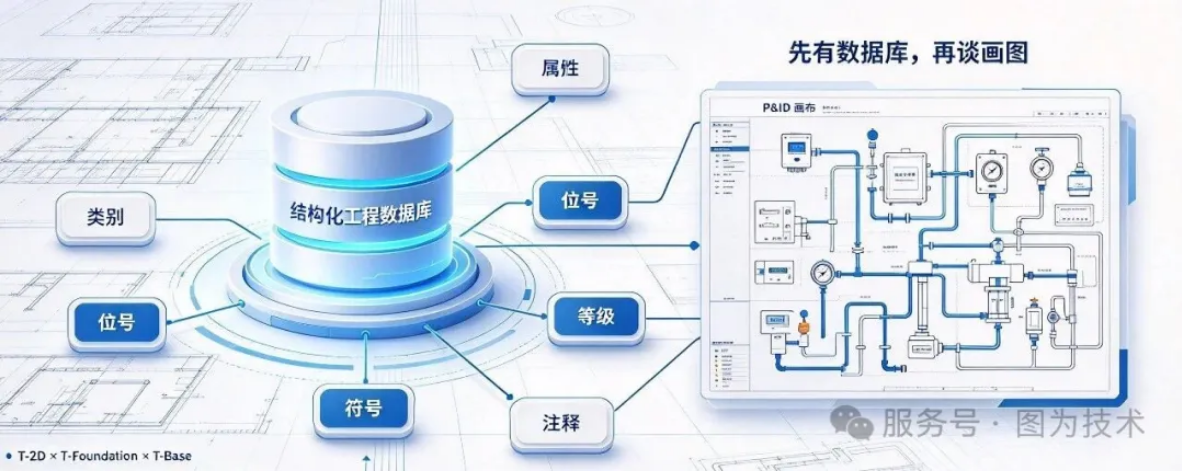

T-P&ID解决这个问题的方式，是把设计的起点从“一张空白图纸”换成“一个结构化工程数据库”。

在T-P&ID中，可以快速创建并管理P&ID工程数据库，数据库包含类别、属性字段、符号库、位号、等级库、注释库等内容：设备、仪表、管线、阀门各自归属什么类别，每类对象需要填写哪些属性字段，图面符号与什么工程对象对应，位号按什么规则生成，管件按什么等级选型，注释如何统一管理——这些规则在画图之前就定义清楚。

对应到一个项目中，工程数据的建立分三层展开：先建立P&ID项目工程数据，再建立卷册与图纸数据，并沉淀图库模板数据。标准在项目级统一，图纸在卷册下组织，符号模板可以复用，提前内置主流的标准数据——电力、石化等标准数据，新项目不必从零搭建数据环境。

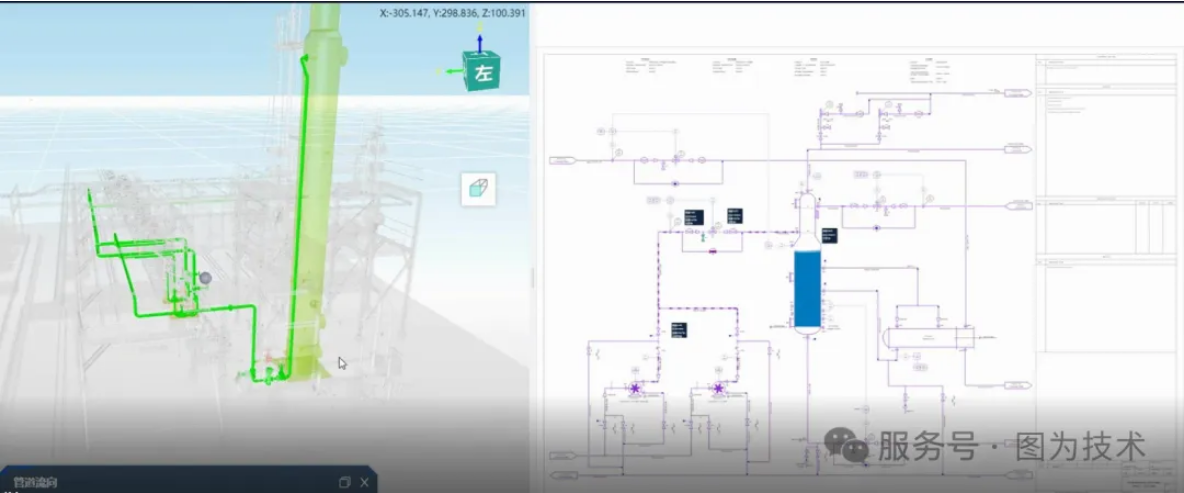

图纸不再是由几何图元堆出来的文件，而是由数据库中的工程对象“摆放”出来的视图。图面上每放置一台设备，就是在数据库中实例化一个设备对象；每画一条管线，就在数据库中建立一条带属性的管线记录；符号与对象一一对应，位号与数据天然绑定。对象的基础属性、样式属性与业务属性，可直接在属性面板中编辑。

对于存量项目，这条路径同样成立：历史DWG图纸可以快速导入，识别成T-P&ID的结构化数据并反向一键发布入库。过去只存信息、不承载数据的旧图，经过迁移同样可以进入同源体系。

T-P&ID基于自主的T-2D二维引擎与 T-Foundation工程数据中心构建，并与 T-Base共用底层架构。这意味着T-P&ID的数据管理能力不是外挂的表格功能，而是与平台同源的工程数据底座。

画完图，台账、清单、材料表已经在那里了

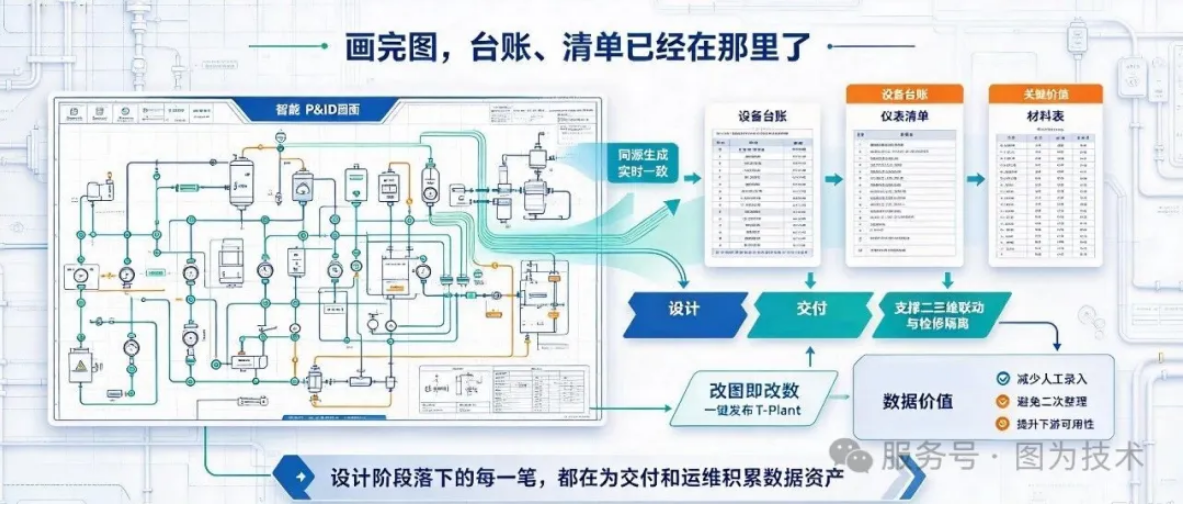

数据与图面同源之后，设计成果的生产方式随之改变：画图即自动生成设备台账、仪表清单、材料表。

工程师在图面上完成设备布置、管线连接和仪表标注，各类清单同时由同一份数据生成——图纸、设备表、仪表清单、管线表不是四份需要分别维护的文件，而是同一批工程数据的四种呈现。图上增加一台设备，设备台账多一条记录；调整一个阀门，材料表同步更新；删除一段管线，与之相关的数据随之处理。改图即改数，不存在“图纸改完、清单还没来得及改”的时间差。

对设计院而言，这意味着设计完成后不再需要人工录入设备台账和各类清单，出图与数据一致；对EPC工程公司而言，设计数据可以直接用于交付，减少二次整理；对业主而言，拿到的从一开始就是数据而不只是文件。

工程师的精力可以回到工艺本身，清点、抄写、核对这类事务性工作，交由数据自动完成。

同源之后，数据的准确性也有了工具层面的保障。T-P&ID内置上百种校验规则，可以对所有图纸和卷册进行校验，检查对象、位号与连接关系的完整性、统一性、准确性。错误在画布中高亮显示，悬停即可查看详情并重新校验。这类校验针对的是数据库中的对象，而不只是图面上的图元——这也是“图数同源”才能做到的事。
