三维数字化工程设计之 - 通信辅助设计
2025-09-05
导语
面对核电、化工等高复杂度行业通信系统设计的数字化挑战，图为技术深度融合数字孪生与自动化技术，推出全新三维数字化通信辅助设计，实现从设备布置、管线优化到多专业协同的无缝衔接，赋能设计到运维的全生命周期管理。
通信系统集成了语音、广播、火灾自动报警等多种关键通信设备。传统设计方式下，海量的终端设备（如报警器、摄像机、扬声器、机柜）布置、电缆管线路径规划、设备材料统计以及与土建、电气、暖通等专业的协同接口，无不耗费工程师大量精力，成为智慧运维道路上的一大障碍。基于此，图为技术三维数字化通信辅助设计应需而生，从通信三维模型辅助布置到多专业接口协同，全方位赋能通信三维数字化设计。
-
内置丰富的设备模型库，可一键调用各类火灾报警器、电话、摄像机等模型。
-

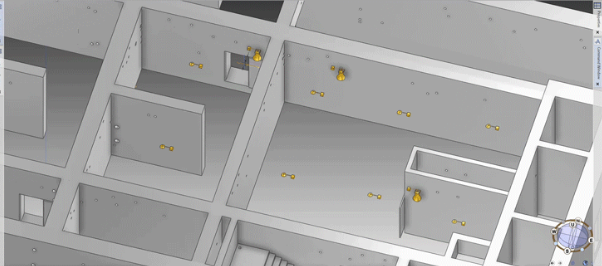

依据预设通信规则与厂房三维环境，实现设备的自动选型与智能点位推荐，大幅提升布置效率与准确性。
-

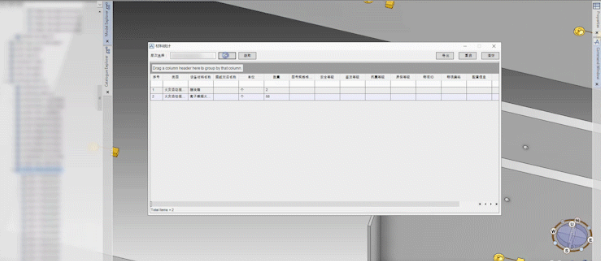

自动完成设备数量统计，为采购与预算提供精准数据支撑。
-

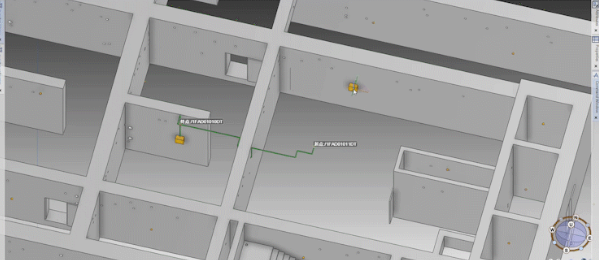

集成智能寻径算法，可根据设备位置与房间结构，自动计算并生成电缆管敷设最优路径，一键完成建模。
-
支持跨厂区跨楼层跨房间敷设电缆管和定制化电缆管敷设要求，如穿过指定孔洞、设置敷设路径偏好、电缆管离墙距离等。
-
支持通过表格导入的方式一键生成大量电缆管，减少设计操作成本。
-
提供与土建、电气、暖通（MEP） 等各专业平台的标准化数据接口。
-
设计内容与数据实时联动。任何设备或管线的调整，均可自动、实时地更新材料统计表；
-
支持定制化报表输出，杜绝人为统计错误。
-
与系统设计建立接口，根据系统设计一键生成三维设计模型，并可将三维设计内容反馈给系统设计，用于系统设计的补充完善。
