三维模型校审 | 面向规则 智能高效

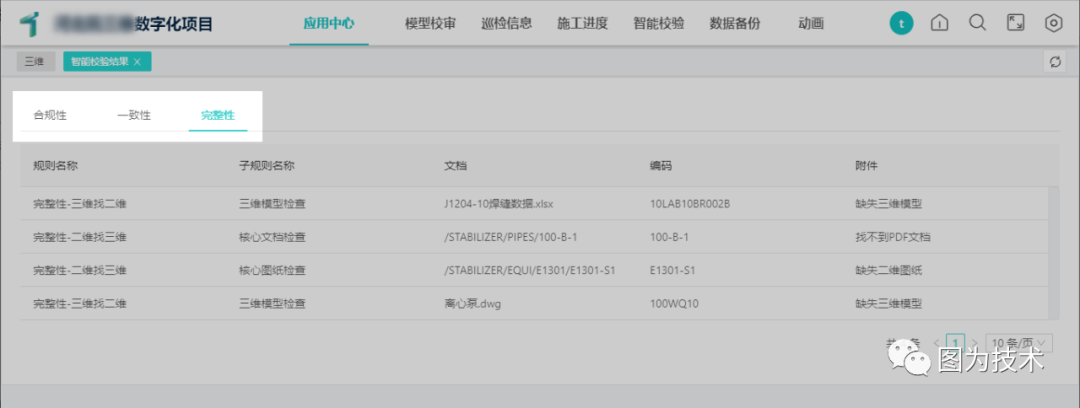

流程工厂布置设计过程中，设计校审是设计阶段的一个重要环节。目前，依然大量存在设计完成后，将三维信息模型转化为图纸、文档形式进行校审的情况，设计人员根据检查意见同步修改模型、图纸及文档，不仅工作量大，而且产生错误的可能性增加。如今，大部分“三维模型校审”也仅以三维检碰与人工查看为主。随着数字化与信息化的不断深入，企业对设计成果的要求也不断的深入，满足一致性、合规性及完整性的三维信息模型（工厂对象属性数据、三维模型、图文档及其关联关系）已然成为必须品。

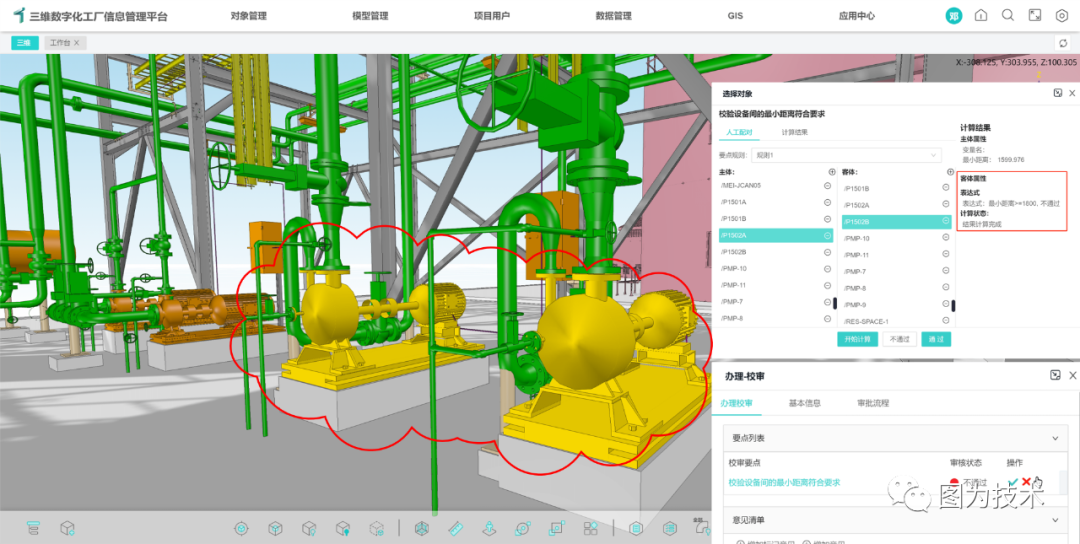

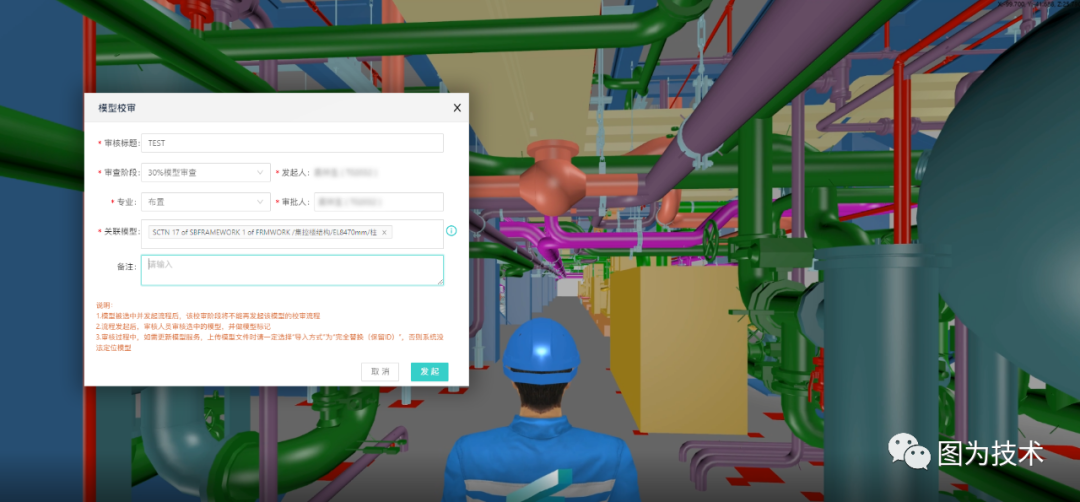

图为技术依托自主研发的T-Plant平台打造了基于设计规则与智能算法的三维模型校审模块，高效解决设计校审问题，实现了多源数据融合及展示。设计规则由校审对象、校审内容、校审表达式构成，各部分由多个逻辑表达式、数值表达式、空间运算共同组成。平台将各专业设计规则进行结构化梳理，进而自动校审设计成果并输出校审报告。三维模型校审模块满足项目参与各方在数字化展示系统中完成异地3D模型协同审查的需求，进一步开发数字化设计成果价值，拓展数字化服务范围，提升数字化应用水平。

此外，设计规则积累到一定程度，还可以组合使用形成知识库。例如“220kV变电站知识库”，包括设计期的安全净距离校验、操作空间校验等内容；施工期遇到的碰撞、安装空间不足的问题，也可以增补到知识库中，扩展信息模型校审的使用场景。

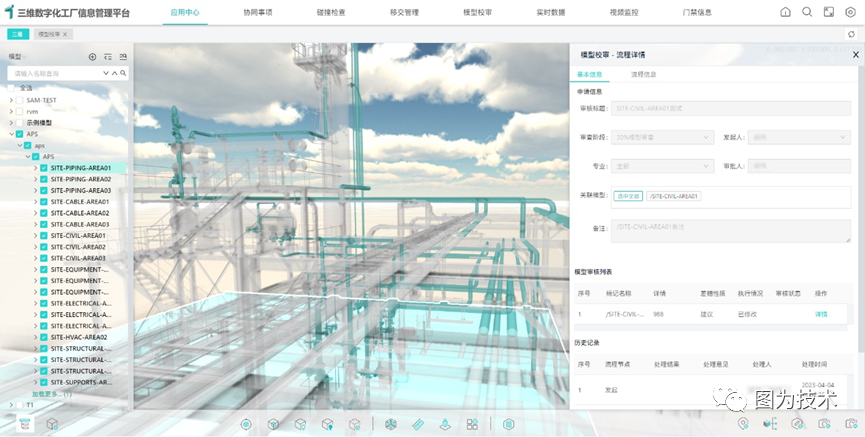

目前，三维模型校审模块可在线查看土建结构、设备、管道等布置信息，实现信息模型自动检查，并闭环管理校审环节，避免不同系统设备设施产生干涉以及设计输入技术状态产生差异等问题，很好的解决工厂三维信息模型校审难题，填补国内面向设计规则的信息模型校审体系及方法的空白，提高设计效率和质量。
