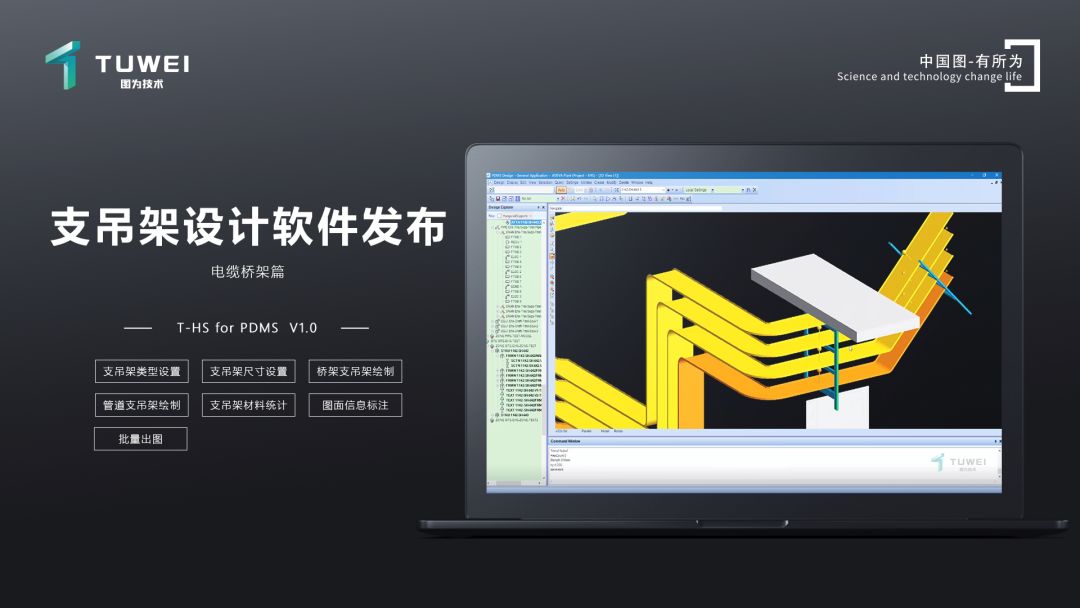

图为技术支吊架设计软件（电缆桥架篇）发布

（一）痛点

在进行三维支吊架设计时，传统的设计方法需频繁的手动添加关联以及对支吊架设计进行程序化处理、批量化处理，这个过程需要大量的重复性操作，不仅效率低下且容易出现人为失误。为简化三维支吊架设计步骤，有效提升设计效率及质量，避免人为因素造成的错误，图为技术基于PDMS自主研发了支吊架设计软件【简称：T-HS】。

（二）应用场景

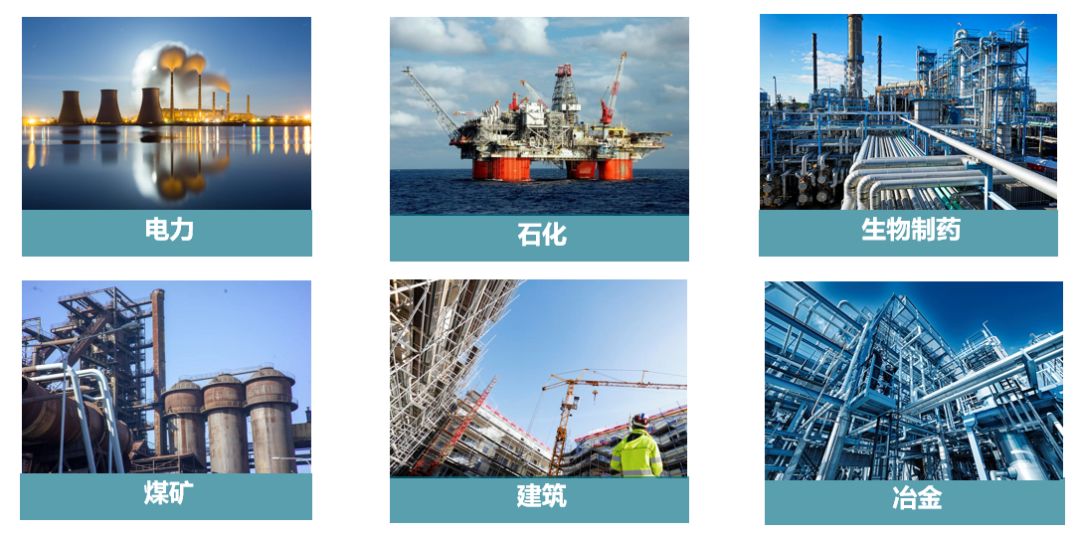

主要应用于电力、石油化工、冶金、轻工业等行业的三维支吊架设计。

（三）特点及功能

（1）技术特点
可实现三维设计支吊架类型设置、支吊架尺寸设置、桥架支吊架绘制、管道支吊架绘制，完善ISO图纸信息，管道支吊架批量出图，将生成的dxf文件自动转换成dwg文件和pdf文件。
以工程数据为对象，实现数据的统一管理，保证数据与模型的一致性，提高工程图纸质量。

（2）主要功能
支吊架类型设置、支吊架尺寸设置、桥架支吊架绘制、管道支吊架绘制、支吊架材料统计、批量出图、图面信息标注等。

观看实际运行场景视频请点击这里
